Физические и механические свойства алюминия |
КОНЕЦ |
© П.М.В., 2017 |

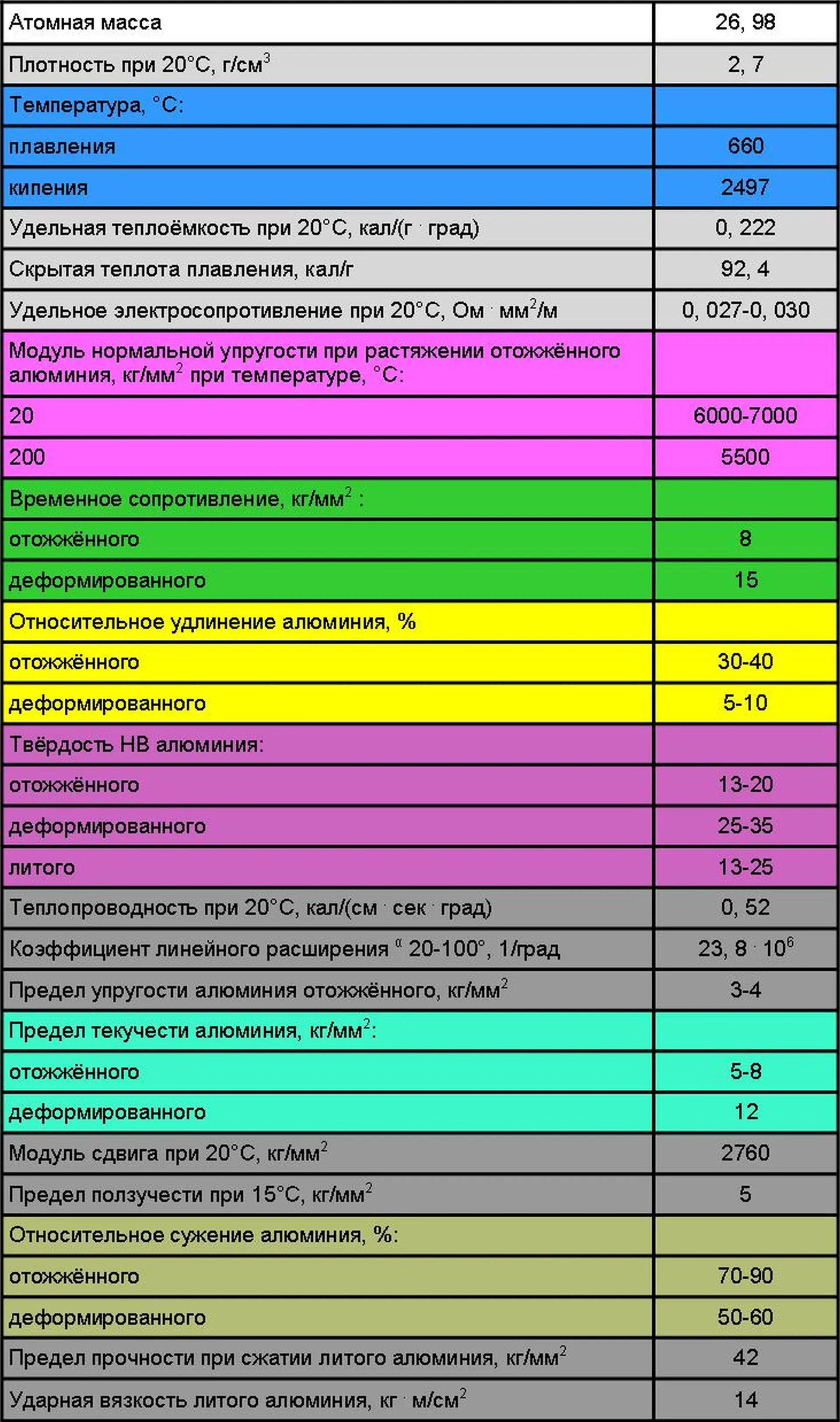

Атомная масса |
26, 98 |
Плотность при 20°С, г/см3 |
2, 7 |
Температура, °С: |
|
плавления |
660 |
кипения |
2497 |
Удельная теплоёмкость при 20°С, кал/(г . град) |
0, 222 |
Скрытая теплота плавления, кал/г |
92, 4 |
Удельное электросопротивление при 20°С, Ом . мм2/м |
0, 027-0, 030 |
Модуль нормальной упругости при растяжении отожжённого алюминия, кг/мм2 при температуре, °С: |
|
20 |
6000-7000 |
200 |
5500 |
Временное сопротивление, кг/мм2 : |
|
отожжённого |
8 |
деформированного |
15 |
Относительное удлинение алюминия, % |
|
отожжённого |
30-40 |
деформированного |
5-10 |
Твёрдость НВ алюминия: |
|
отожжённого |
13-20 |
деформированного |
25-35 |
литого |
13-25 |
Теплопроводность при 20°С, кал/(см . сек . град) |
0, 52 |
Коэффициент линейного расширения α 20-100°, 1/град |
23, 8 . 106 |
Предел упругости алюминия отожжённого, кг/мм2 |
3-4 |
Предел текучести алюминия, кг/мм2: |
|
отожжённого |
5-8 |
деформированного |
12 |
Модуль сдвига при 20°С, кг/мм2 |
2760 |
Предел ползучести при 15°С, кг/мм2 |
5 |
Относительное сужение алюминия, %: |
|
отожжённого |
70-90 |
деформированного |
50-60 |
Предел прочности при сжатии литого алюминия, кг/мм2 |
42 |
Ударная вязкость литого алюминия, кг . м/см2 |
14 |
