Платина, её свойства и сплавы

      Платина. Химический элемент, символ Pt (лат. Platinum, от исп. рlata – серебро, серебришко, англ. Platinum, франц. Platine, нем. Platin), имеет порядковый номер 78, атомный вес 195, 23, валентность II, плотность 21, 45 г/см³, температуру плавления 1773, 5^оС, температуру кипения 4410^оС.

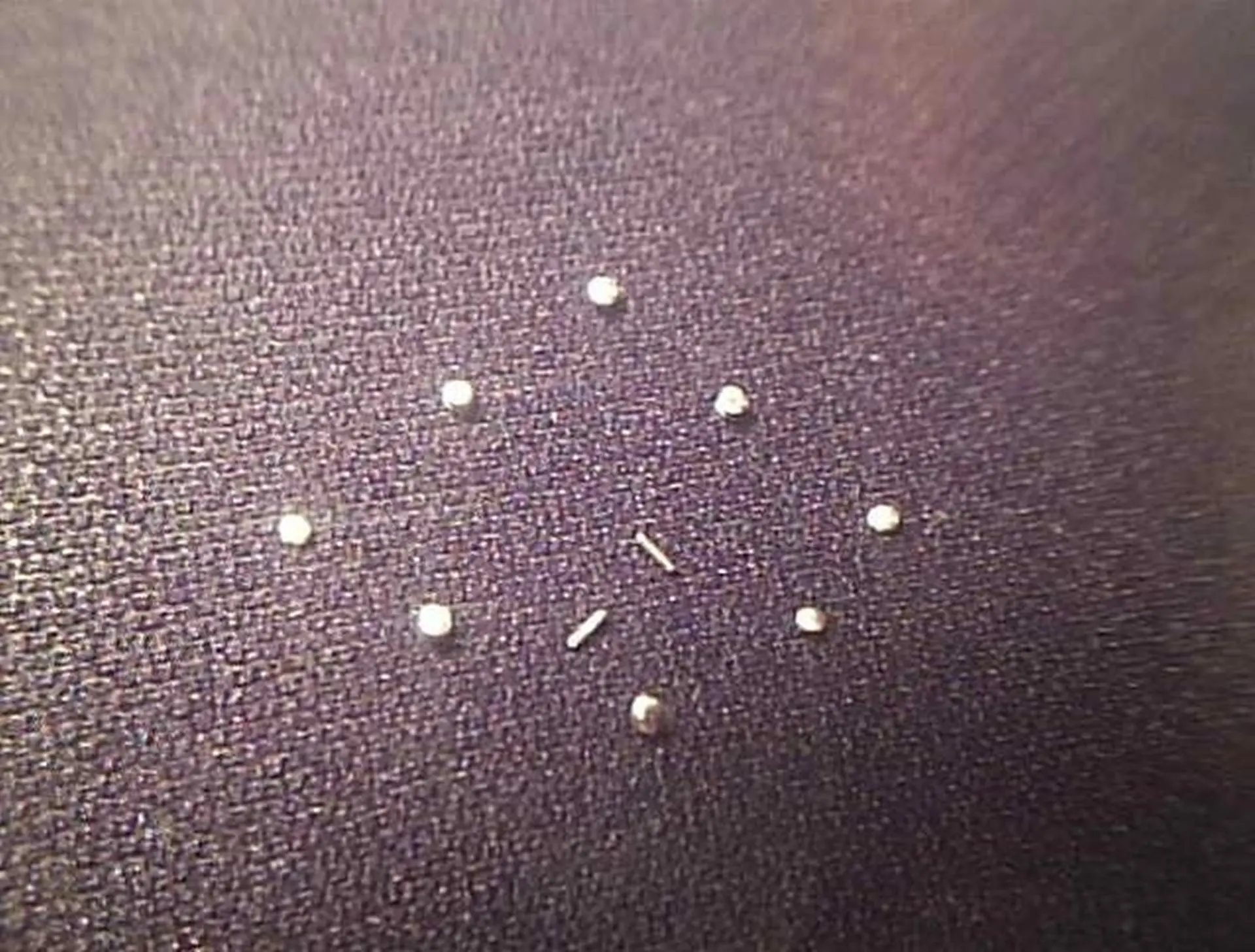

Кусочки платины.

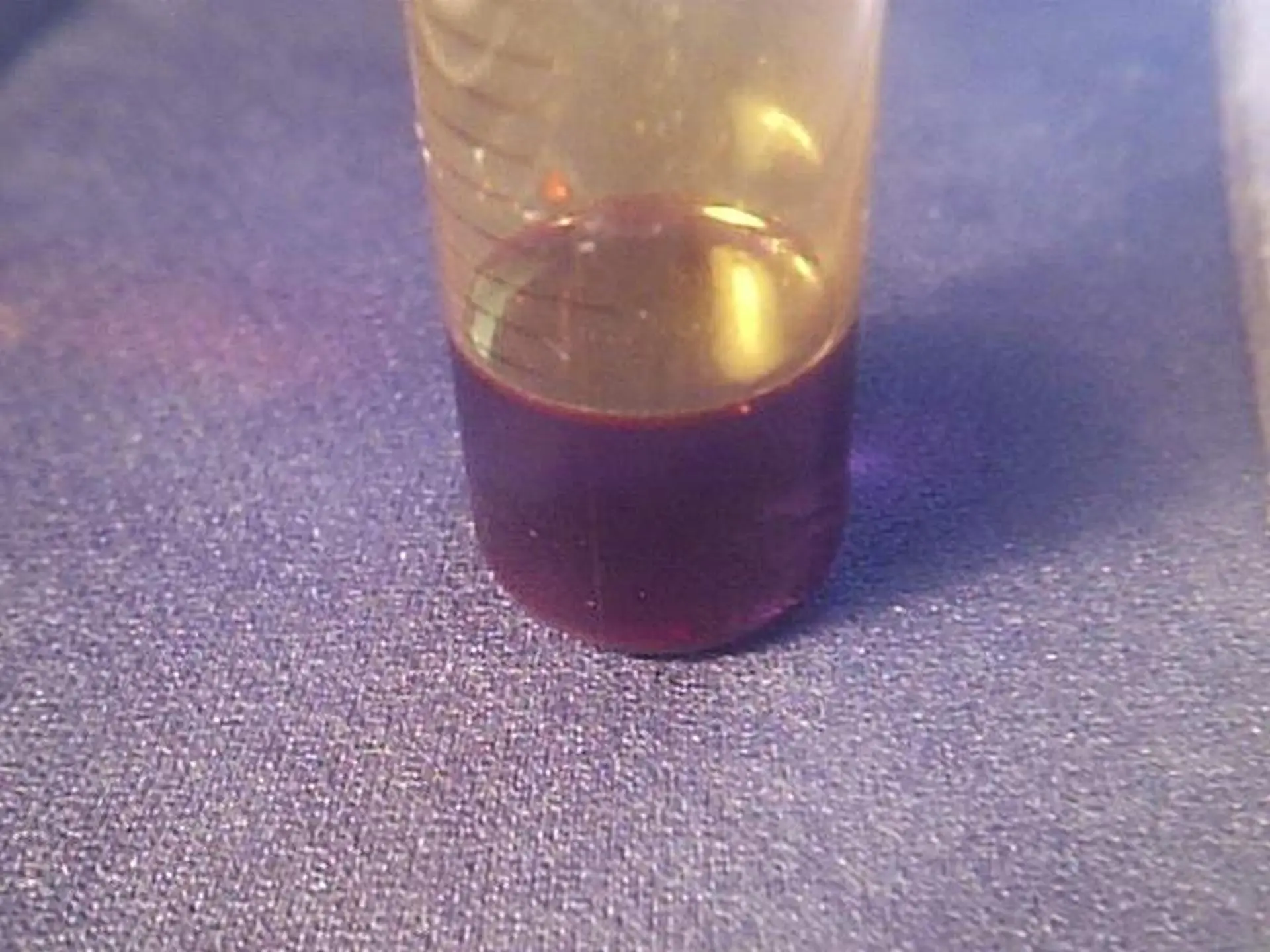

             Окончание реакции. Кислота стала непрозрачной красно-коричневого цвета.

      Платина имеет бело-серую окраску, схожую по цвету со сталью и практически нерастворима ни в воде, ни в кислотах, за исключением горячей царской водки (действует на неё также бром), при взаимодействии с которой образуется платинохлористоводородная кислота H₂(PtCl₂):

                                                                                                                                      Pt + 6HCl + 2HNO₃ = H₂(PtCl₆) + NO + NO₂ + 3H₂O.

      Образующаяся при этом платинохлористоводородная кислота хорошо растворима в воде. Из водных растворов эта кислота при упаривании выпадает в виде красно-коричневых кристаллов состава H₂(PtCl₆) ^. 6H₂O. Практическое значение имеют две соли этой кислоты – хлорплатинат калия K₂(PtCl₆) и, особенно, малорастворимый в воде хлорплатинат аммония (NH₄)₂(PtCl₆). Именно в виде этого соединения платину при переработке отделяют от других металлов. При прокаливании хлорплатинат аммония разлагается:

                                                                                                                                                (NH₄)₂(PtCl₆) = Pt + 2Cl₂ + 2NH₃ + 2HCl.

      Образуется порошок платины – «платиновая губка», «платиновая чернь». Далее этот порошок прессуют и плавят.

      Платина пластична, хорошо полируется и обладает большой отражательной способностью. Наряду с палладием и иридием она имеет очень низкую тепло- и электропроводность, низкую удельную теплоёмкость.

      Платина в чистом виде очень мягка, поэтому её легируют иридием, родием и другими металлами.

      Металлы платиновой группы нашли самое широкое применение в технике и промышленности, а также в ювелирном деле.

      Платину применяют для изготовления лабораторной посуды и аппаратуры для химических лабораторий, в качестве нерастворимых анодов в производстве перекиси водорода, перхлоратов. Платиновые катализаторы используют в химии для реакций гидрогенизации и дегидрогенизации, восстановления нитросоединений и галоидных соединений, в производстве серной кислоты контактным способом, при получении синильной кислоты.

      В производстве аммиака и азотной кислоты применяют катализаторные сетки, изготовленные из сплавов платины с родием и палладием, а в производстве синильной кислоты — сетки из сплава платины с родием.

      Платину, платиновые металлы и их сплавы широко используют при изготовлении контактов, катодов и антикатодов рентгеновских трубок, электрических сопротивлений, плавких предохранителей, аппаратуры связи, термопар.

         Основные физические и механические свойства платины:

Атомная масса ……………………………………………………195, 09

Плотность, г/см³ ……………..……………………………………21, 45

Температура, ^ОС:

                   плавления ……………………………………………1773

                   кипения ……………………………………………… 4410

Теплота плавления, кал/г……………………………………..  27, 8

Удельная теплоёмкость при 20^ОС, кал/ (г ^. град) ………..  0, 0317

Удельное электросопротивление при 25^ОС, мкОм ^. см ….10, 3

Теплопроводность, кал/ (см ^. сек ^. град)..................................0, 165

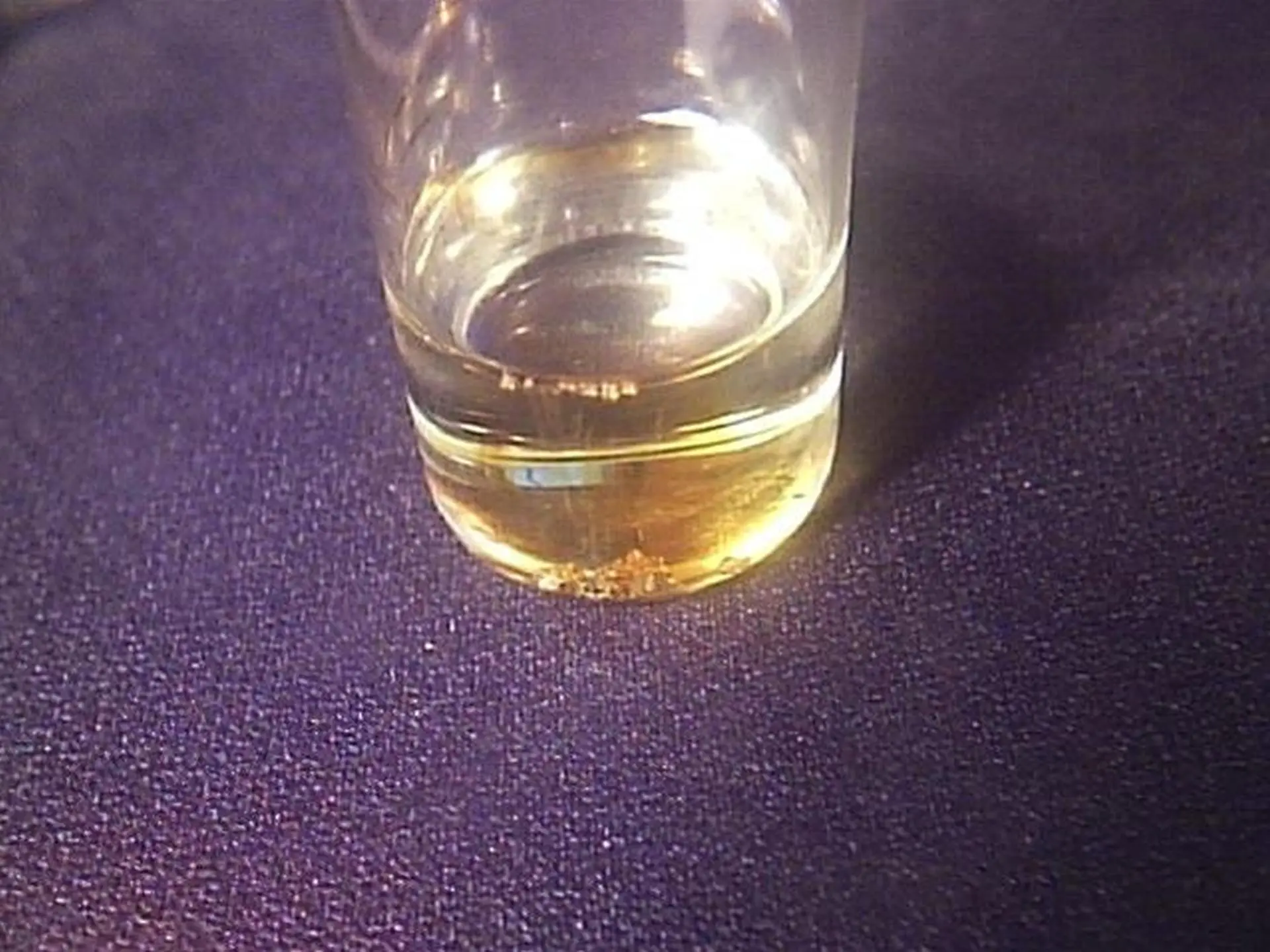

Начало реакции в царской водке при комнатной температуре. Внизу, возле кусочков платины, еле видно покраснение кислоты.

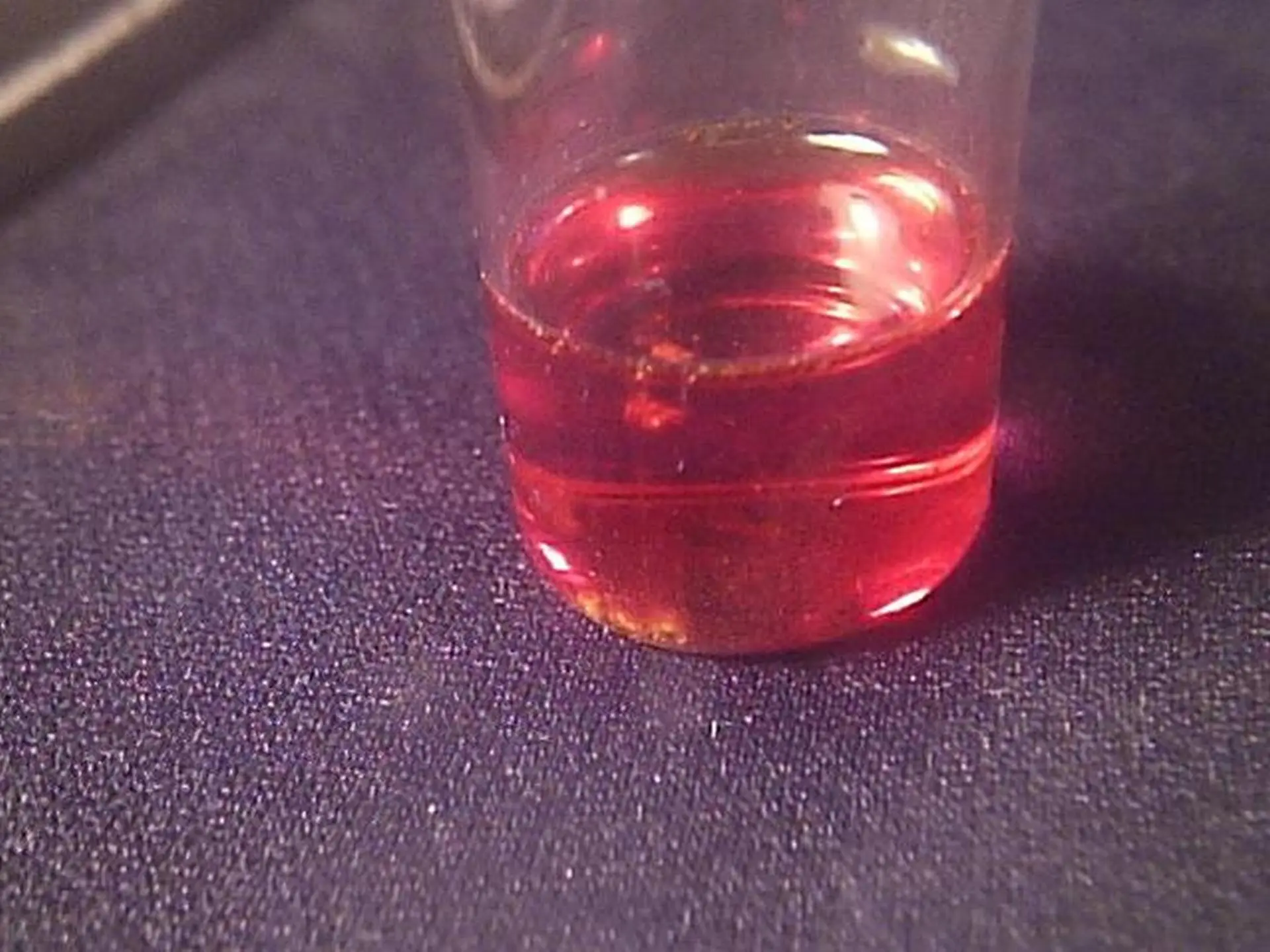

     Течение реакции в подогретой царской водке. Интенсивно выделяются пузырьки.

Осаждение платины из царской водки. Получается осадок жёлтого цвета, почти нерастворимый в воде. Платиновые соединения после высушивания и прокаливания выделяют из PtCl₄ весь хлор и остаётся порошкообразная металлическая платина, которую можно переплавлять.

Прокаливать можно с содой.

                                              Платиновая чернь — чёрный порошок.

                    КОНЕЦ

      © П.М.В., 2006 — 2008
